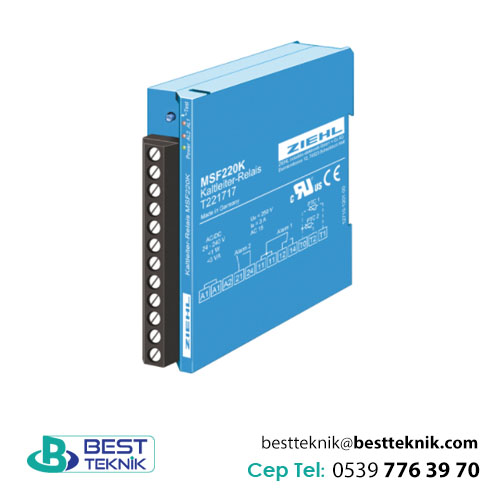

PTC-Relay MSF220K

PTC-Relay MSF220K

Kuru transformatörlerin izlenmesi için PTC rölesi. Ön uyarı için kapalı devre akım modunda röleli Alarm 1, PTC-set 1’de aşırı sıcaklıkta tetiklenir ve aynı zamanda fonksiyonel izleme görevi görür. Alarm 2 çalışma akımı modunda. Böylece besleme gerilimi açıldığında herhangi bir silme sinyali oluşmaz. Ek terminaller, besleme voltajından K1 ve/veya K2 rölelerine rahat kablolama yapılmasını sağlar.

T221715 / T221716’dan T221717 / T221718’e değişiklikler (cURus, kısa devre için sensörlerin izlenmesi ve kesinti etkinleştirilebilir, geliştirilmiş test fonksiyonu)

Fonksiyonlar

2 PTC direnç seti
2 çıkış rölesi 1 değiştirme kontağı (co)/ 1 normalde açık kontak (no)
kısa devre ve kesme için etkinleştirilebilen sensörlerin izlenmesi
TEST düğmesi (gecikmeli)
AÇIK, alarm 1 ve 2 için LED’ler
alarm 1 ve alarm 2 için kırmızı LED’ler
K tipi muhafaza
35 mm DIN rayına montaj veya M4 vidalarla duvara montaj için muhafaza
Yabancı cihazın değiştirilmesi Elbag/Joppich TS-01

PTC-relay for the monitoring of dry transformers. Alarm 1 with relay in closedcircuit current mode for preliminary warning, releases at over-temperature at PTC-set 1 and serves at the same time as functional monitoring. Alarm 2 in operating current mode. Thus no wiping signal occurs when switching on the supply voltage on. Additional terminals enable comfortable wiring from supply voltage to relays K1 and/or K2.

Changes from T221715 / T221716 to T221717 / T221718 (cURus, monitoring of sensors for short circuit an interrupt activatable, improved test function)

Functions

2 PTC resistor sets
2 output relays 1 change-over contact (co)/ 1 normally open contact (no)
monitoring of sensors for short-circuit and break activatable
TEST-button (delayed)
LEDs for ON, alarm 1 and 2
red LEDs for alarm 1 and alarm 2
K-type housing
Housing for mounting on DIN-rail 35 mm or wall-mount with screws M4
Replacement for foreign device Elbag/Joppich TS-01
