ECH306-24 Ultrasonik Seviye Transmitteri
TEKNİK ÖZELLİKLERİ
Besleme: 24V DC +/- %30 / 4 W max Röle Çıkışı: 250VAC/1A NO 2 adet Hata Röle Çıkışı: Kontrol rölesi hata çıkışı rölesi olarak ayarlanabilir Haberleşme: RS485 MODBUS RTU (Hart Protokol opsiyon) Analog Çıkış: 4-20mA optik izoleli (2kv) 14bit Çalışma Şartları: Transmitter: -10 °C to +60 °C Sensor : -20 °C to +90 °C Sensor Penceresi: CAM LİFLİ EPOKSI / PVDF opsiyon Sensor Dışı: Delrin® POM-C EN 10204 / PVDF opsiyon Koruma Sınıfı: IP68 Çözünürlük: 1mm max Linerite: %0,5 Maksimum Ölçüm Mesafesi: 12m (Sıvı yüzeyinden) Minimum Ölçüm mesafesi: 0,4m Sensor Frekansı: 50Khz Ses Koni Açısı: -3 dB de 10 degree Kompanzasyon: Isı kompanzasyonu Çalışma Şartları: (Vibrasyon ): 5-500Hz 3G RMS rastgele vibrasyon IEC-60068-2-64 CE Deklerasyonu: EN 61000-6-4:2001, EN 61000-6-2:2005, EN 61010-1:2001
ECH308-24 Ultrasonik Seviye Transmitteri
TEKNİK ÖZELLİKLERİ
Besleme: 24V DC +/- %30 / 4 W max Röle Çıkışı: 250VAC/1A NO 2 adet Hata Röle Çıkışı: Kontrol rölesi hata çıkışı rölesi olarak ayarlanabilir Haberleşme: RS485 MODBUS RTU (Hart Protokol opsiyon) Analog Çıkış: 4-20mA optik izoleli (2kv) 14bit Çalışma Şartları: Transmitter: -10 °C to +60 °C Sensor : -20 °C to +90 °C Sensor Penceresi: CAM LİFLİ EPOKSI / PVDF opsiyon Sensor Dışı: Delrin® POM-C EN 10204 / PVDF opsiyon Koruma Sınıfı: IP68 Çözünürlük: 1mm max Linerite: %0,5 Maksimum Ölçüm Mesafesi: 12m (Sıvı yüzeyinden) Minimum Ölçüm mesafesi: 0,4m Sensor Frekansı: 50Khz Ses Koni Açısı: -3 dB de 10 degree Kompanzasyon: Isı kompanzasyonu Çalışma Şartları: (Vibrasyon ): 5-500Hz 3G RMS rastgele vibrasyon IEC-60068-2-64 CE Deklerasyonu: EN 61000-6-4:2001, EN 61000-6-2:2005, EN 61010-1:2001
ECH310-24 Ultrasonik Seviye Transmitteri
TEKNİK ÖZELLİKLERİ
Besleme: 24V DC +/- %30 / 4 W max Röle Çıkışı: 250VAC/1A NO 2 adet Hata Röle Çıkışı: Kontrol rölesi hata çıkışı rölesi olarak ayarlanabilir Haberleşme: RS485 MODBUS RTU (Hart Protokol opsiyon) Analog Çıkış: 4-20mA optik izoleli (2kv) 14bit Çalışma Şartları: Transmitter: -10 °C to +60 °C Sensor : -20 °C to +90 °C Sensor Penceresi: CAM LİFLİ EPOKSI / PVDF opsiyon Sensor Dışı: Delrin® POM-C EN 10204 / PVDF opsiyon Koruma Sınıfı: IP68 Çözünürlük: 1mm max Linerite: %0,5 Maksimum Ölçüm Mesafesi: 12m (Sıvı yüzeyinden) Minimum Ölçüm mesafesi: 0,4m Sensor Frekansı: 50Khz Ses Koni Açısı: -3 dB de 10 degree Kompanzasyon: Isı kompanzasyonu Çalışma Şartları: (Vibrasyon ): 5-500Hz 3G RMS rastgele vibrasyon IEC-60068-2-64 CE Deklerasyonu: EN 61000-6-4:2001, EN 61000-6-2:2005, EN 61010-1:2001
ECH312-24 Ultrasonik Seviye Transmitteri
TEKNİK ÖZELLİKLERİ
Besleme: 24V DC +/- %30 / 4 W max Röle Çıkışı: 250VAC/1A NO 2 adet Hata Röle Çıkışı: Kontrol rölesi hata çıkışı rölesi olarak ayarlanabilir Haberleşme: RS485 MODBUS RTU (Hart Protokol opsiyon) Analog Çıkış: 4-20mA optik izoleli (2kv) 14bit Çalışma Şartları: Transmitter: -10 °C to +60 °C Sensor : -20 °C to +90 °C Sensor Penceresi: CAM LİFLİ EPOKSI / PVDF opsiyon Sensor Dışı: Delrin® POM-C EN 10204 / PVDF opsiyon Koruma Sınıfı: IP68 Çözünürlük: 1mm max Linerite: %0,5 Maksimum Ölçüm Mesafesi: 12m (Sıvı yüzeyinden) Minimum Ölçüm mesafesi: 0,4m Sensor Frekansı: 50Khz Ses Koni Açısı: -3 dB de 10 degree Kompanzasyon: Isı kompanzasyonu Çalışma Şartları: (Vibrasyon ): 5-500Hz 3G RMS rastgele vibrasyon IEC-60068-2-64 CE Deklerasyonu: EN 61000-6-4:2001, EN 61000-6-2:2005, EN 61010-1:2001
ECH318-24 Ultrasonik Seviye Transmitteri
TEKNİK ÖZELLİKLERİ
Besleme: 24V DC +/- %30 / 4 W max Röle Çıkışı: 250VAC/1A NO 2 adet Hata Röle Çıkışı: Kontrol rölesi hata çıkışı rölesi olarak ayarlanabilir Haberleşme: RS485 MODBUS RTU (Hart Protokol opsiyon) Analog Çıkış: 4-20mA optik izoleli (2kv) 14bit Çalışma Şartları: Transmitter: -10 °C to +60 °C Sensor : -20 °C to +90 °C Sensor Penceresi: CAM LİFLİ EPOKSI / PVDF opsiyon Sensor Dışı: Delrin® POM-C EN 10204 / PVDF opsiyon Koruma Sınıfı: IP68 Çözünürlük: 1mm max Linerite: %0,5 Maksimum Ölçüm Mesafesi: 12m (Sıvı yüzeyinden) Minimum Ölçüm mesafesi: 0,4m Sensor Frekansı: 50Khz Ses Koni Açısı: -3 dB de 10 degree Kompanzasyon: Isı kompanzasyonu Çalışma Şartları: (Vibrasyon ): 5-500Hz 3G RMS rastgele vibrasyon IEC-60068-2-64 CE Deklerasyonu: EN 61000-6-4:2001, EN 61000-6-2:2005, EN 61010-1:2001
ELORİON-ECH201 Ultrasonik Seviye Sensörü
Ürün Kodu: ELORİON-ECH201
TEKNİK ÖZELLİKLER
Besleme Voltajı : 24V DC +- %30 / 2W Max
Analog Çıkış : 4-20mA İzoleli 2kv 14bit
Serial Com / Senc-Latch : RS232 interface ile + 24VDC dijitak giriş direkt
Çalışma Sıcaklığı : -10 °C to +60 °C Prob
Koruma Sınıfı : IP68
Çözünürlük : 14Bit/4-20mA
Doğrusallık : %0,6 dan iyi
Ölçüm Hızı : Ölçüm mesafesine göre saniyede 50 adet max
Çalışma Basıncı : 3 Bar Maksimum
Max. Ölçüm : 4m ( Su yüzeyi için )
Ses Koni Açısı : 10 Derece Maksimum
Sensor Frekansı : 75 Khz
Kompanzasyon : Ortam ısı değişiminin ses yayılım hızı üzerindeki etkisi
ELORİON-ECH201 Ultrasonik Seviye Sensörü 0-4Metre 4-20mA RS232 interface
Ürün Kodu: ELORİON-ECH201
TEKNİK ÖZELLİKLER
Besleme Voltajı : 24V DC +- %30 / 2W Max
Analog Çıkış : 4-20mA İzoleli 2kv 14bit
Serial Com / Senc-Latch : RS232 interface ile + 24VDC dijitak giriş direkt
Çalışma Sıcaklığı : -10 °C to +60 °C Prob
Koruma Sınıfı : IP68
Çözünürlük : 14Bit/4-20mA
Doğrusallık : %0,6 dan iyi
Ölçüm Hızı : Ölçüm mesafesine göre saniyede 50 adet max
Çalışma Basıncı : 3 Bar Maksimum
Max. Ölçüm : 4m ( Su yüzeyi için )
Ses Koni Açısı : 10 Derece Maksimum
Sensor Frekansı : 75 Khz
Kompanzasyon : Ortam ısı değişiminin ses yayılım hızı üzerindeki etkisi
ELORİON-Echo-306 Ultrasonik Seviye Sensörü Kapalı Tip 0-6Metre 4-20mA / RS485
Ürün Kodu: ELORİON-Echo-306TEKNİK ÖZELLİKLER
Bağlantı: 2"BSP Erkek Diş
Besleme Voltajı : 24V DC +- %30 / 4,5W Max
Çıkış Rolesi : 250VAC/1A 2 Set Enversör Kontak
Çıkış Rolesi Hata : 250VAC/1A 1 Set Enversör Kontak
Analog Çıkış : 4-20mA İzoleli 2kv 14bit
Serial Com : RS485 MODBUS RTU 38400 Bps Max
Çalışma Sıcaklığı : -10 °C to +60 °C Prob
Koruma Sınıfı : IP68
Çözünürlük : 1mm Max
Doğrusallık : %0,5 dan iyi
Max Ölçüm : 6m ( Su yüzeyi için )
Min Ölçüm : 0,5m
Sensor Frq : 50Khz
Ses Konisi : 10 Derece
6m Seviye Ölçümünde : en dar silo çapı : 2m
Kompanzasyon : Ortam ısı değişiminin ses yayılım hızı üzerindeki etkisi
ELORİON-HMI0101 Operatör Paneli
Ürün Kodu: ELORİON-HMI0101
Donanımsal Özellikler
Ekran : 4.3’’STN LCD
Çözünürlük :192 x 64 pixel
LCM Ömrü : 25±2’C 65±10% RH 50000 saat üstü
Parlaklık : 60 cd/m2
Renk : Monochrome
Kontrast : Ayarlanabilir direnç
Aydınlatma: LED
Hafıza :110KB Flash ROM
Haberleşme : PC RS232& PLC RS485/422 & PLC RS232
Fonksiyon Tuş :14 adet ayarlanabilir
İzin Verilen Güç Dağılımı : ?20ms
Boyutlar : 171.8 x 84.2 x 38.6mm
Ekran Boyutları : 97.0 x 34.5mm
Montaj Boyutları : 165 x 85mm
Soğutma : Doğal Hava Soğutma
Ağırlık : 260g
Elektriksel Özellikler
Besleme Gerilimi : 12 ~24VDC±10% <300mA
Test Edilen Voltaj : 500V AC 1dakika(Sinyal ve GND arası)
Yalıtım Direnci : 10M ohm @ DC500V (Sinyal ve GND arası)
Çalışma Koşulları
Sıcaklık : –10~60 C
Nem : 20~90% (Buğulama Yok)
Depolama Sıcaklığı : –20~70 C
Karıştırmaya Karşı : Voltaj 1500Vp-p,darbe periyodu 1us,(1sn boyunca)
Titreşim : 10~25Hz(30 dak. 2G, X,Y,Z yönleri)
Koruma Sınıfı : IP65 (Ön Panel)
Fark Seviye Göstergesi

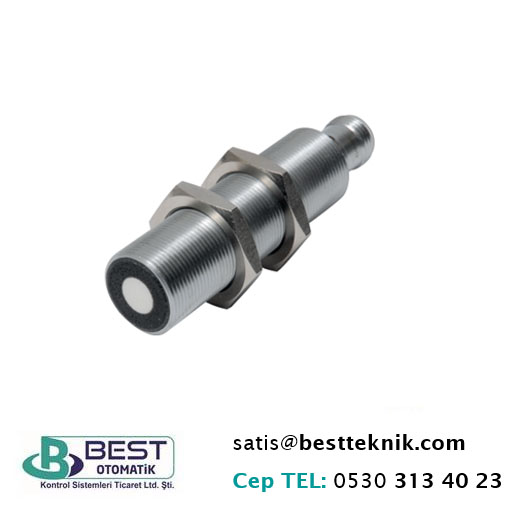

RU130U-M18E-2UP8X2-H1151
