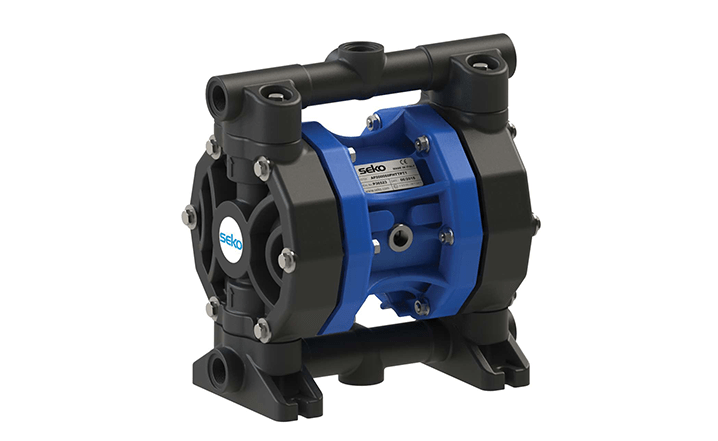

SEKO Duotek AF0060
AODD Hava Tahrikli Çift Diyaframlı Pompa
SEKO Duotek AF0060, hava tahrikli çift diyaframlı (AODD) bir pompa olup, zorlu sıvıların düşük basınç ve akış hızlarında pompalanmasında sunduğu esneklikle öne çıkar. SEKO’nun Duotek serisi, kullanıcı dostu analizörlerle kolayca ayarlanabilir ve dakikada 8 ila 1.050 litre arasında değişen debiler sunar. Elektrikli bileşenler içermeyen bu pompa, performans kaybı olmaksızın tamamen suya daldırılabilir ve yüksek viskoziteli veya aşındırıcı sıvıları taşımada üstün bir kapasiteye sahiptir.
Güvenilirlik
Duotek pompaları, nihai üretimden sonra sıvıyla %100 test edilerek güvenilirliği kanıtlanır. Salmastrasız tasarımı sayesinde kuru çalışmadan kaynaklanan zararları önlerken, güçlü ve korozyona dayanıklı plastik hava sistemiyle zorlu ortamlarda dayanıklılık sağlar. Ayrıca, özel alet gerektirmeyen yapısıyla hızlı ve kolay bakım imkânı sunar.
Güvenlik
ATEX sertifikasına sahip olan Duotek pompaları, güvenliği ön planda tutar. İletken plastik modellerle kimyasal dayanıklılık sunarken, düşük ses seviyelerinde çalışacak şekilde tasarlanmış özel hava çıkışıyla sessiz bir kullanım sağlar. Tamamen cıvata bağlantılı gövde yapısı, maksimum sızdırmazlık ve güvenlik sağlar.
SEKO Duotek AF0060 Teknik Özellikleri Nelerdir?
Duotek AF0060, karmaşık kontrol mekanizmalarına gerek duymadan kolayca ayarlanabilen değişken debilerle çalışır. Kompakt ve taşınabilir yapısı, opsiyonel araba seçeneğiyle kullanım kolaylığı sağlar. Aşındırıcı ve viskoz sıvılar da dahil olmak üzere katı partiküller içeren sıvıları transfer edebilir. Gelişmiş hava yönetim sistemi sayesinde yağlama gerektirmeden donmaya karşı dayanıklı bir şekilde çalışır. Altı metreye kadar kendinden emiş özelliği bulunan pompa, farklı montaj yerlerine uyum sağlayacak şekilde özelleştirilebilen hidrolik bağlantılara sahiptir. Geniş malzeme ve boyut seçenekleriyle farklı kimyasal ve çevresel koşullara uyum sağlar. Basma hattı kapandığında güvenlik amacıyla otomatik olarak durur.
Bu özellikleriyle SEKO Duotek AF0060, çeşitli sıvı transferi ve kimyasal dozlama uygulamaları için verimli ve güvenilir bir çözüm sunar.
AODD Duotek AF0060 Teknik Veri
| Akışkan Bağlantıları | 1/2” BSP |
| Hava Bağlantısı | 1/4” BSP |
| Max Debi | 65 I/dk |
| Max Hava Basıncı | 8 bar |
| Max Basma Yüksekliği | 80 m |
| Max Kuru Emiş Yüksekliği | 5 m |
| Max Islak Emiş Yüksekliği | 9,8 m |
| Max Katı Geçirgenliği | 3,5 mm |
| Ses Seviyesi | 72 dB |
| Max Viskozite | 20.000 cps |
Strok Başına Yer Değiştirme | 140 cc |
PP, PVDF, ALÜMİNYUM, SS316, POMc’den üretilmiştir
8 l/dk’dan 1.000 l/dk’ya kadar debi aralığı
¼” ila 3” arası bağlantı
Zone 2 için ATEX sertifikası
EX II 3/3 GD c IIB T 135°C
SEKO Duotek AF0060 Hangi Alanlarda Kullanılır?
SEKO Duotek AF0060 hava tahrikli çift diyaframlı pompalar pazarda çok yönlü sıvı transfer çözümleri arasındadır. Çok sayıda uygulamada çeşitli montaj şekillerinde kullanılabilirler.
• Otomotiv • Tarım • Mekanik • Kimyasal • Seramik • Gıda • Biyodizel • Tekstil ve Deri • Boya ve Vernik • Denizcilik ve Petrokimya • Madencilik • Galvaniz • Kağıt hamuru ve Kağıt • Su arıtma • Petrol ve Gaz • İlaç ve Kozmetik • Baskı Mürekkepleri
İç Gövde Malzemeleri
Diyafram
• NBR Petrol bazlı sıvılar, su, yağlar, hidrokarbonlar ve hafif kimyasallar için uygundur.
• EPDM Kostik çözeltiler, seyreltik asitler, ketonlar ve alkoller ile uyumludur. İyi seviyede aşınma dayanımı.
• PTFE En geniş kimyasal uyumluluk, çok yüksek korozyon dayanımı, yapışmaz, yüksek ısı dayanımı.
• HYTREL Düşük sıcaklıklara karşı iyi dayanım. İyi seviyede aşınma dayanımı.
• SANTOPREN Çözeltileri ve seyreltik asitler
Çekvalf
• NBR Petrol bazlı sıvılar, su, yağlar, hidrokarbonlar ve hafif kimyasallar için uygundur.
• EPDM Kostik çözeltiler, seyreltik asitler, ketonlar ve alkoller ile uyumludur. İyi seviyede aşınma dayanımı.
• PTFE En geniş kimyasal uyumluluk, çok yüksek korozyon dayanımı, yapışmaz, yüksek ısı dayanımı.
• SS Yüksek seviyede korozyon ve aşınma dayanımı. Viskoz akışkanlar için uygundur.
Yatak
• POLIPROPILEN Geniş kimyasal uyumluluk. Genel kullanıma uygun.
• PVDF Asitlere karşı güçlü kimyasal dayanım. Yüksek sıcaklık dayanımı.
• ALÜMİNYUM Geniş aralıkta solvent ve hidrokarbon dayanımı. İyi seviyede aşınma dayanımı.
• SS Yüksek seviyede korozyon ve aşınma dayanımı.
• PE Yüksek molekül ağırlıklı: Yüksek düzeyde aşınma dayanımı.
O-ringler
• VİTON Yüksek ısı direncine sahiptir. Agresif kimyasallara ve hidrokarbonlara karşıdayanımı iyi.
• NBR Petrol bazlı sıvılar, su, yağlar, hidrokarbonlar ve hafif kimyasallar için uygundur.
• EPDM Kostik çözeltiler, seyreltik asitler, ketonlar ve alkoller ile uyumludur. İyi seviyede aşınma dayanımı.
• PTFE En geniş kimyasal uyumluluğu, aşırı korozyon dayanımı, yapışmaz, yüksek ısı dayanımı.
Malzemeler – Pompa Kafası
Polipropilen Geniş kimyasal uyumluluk. Genel amaç.
PVDF+CF İletken PVDF: Asitlere karşı güçlü kimyasal dayanım. Yüksek sıcaklık dayanımı. Topraklanabilir.
POMc Asetal: Geniş aralıkta solvent ve hidrokarbon dayanımı. İyi seviyede aşınma direnci.
Alüminyum Geniş aralıkta solvent ve hidrokarbon dayanımı. İyi seviyede aşınma direnci.
SS316 Paslanmaz çelik 316: Yüksek seviyede korozyon ve aşınma direnci.
SEKO Duotek AF0060 Hava Tahrikli Çift Diyaframlı Pompalar
Hava tahrikli çift diyaframlı pompalar, zor sıvıları nispeten düşük basınçlarda ve debilerde, neredeyse sınırsız bir uygulama aralığında transfer etmek için uzun süredir en esnek pompalar olarak kabul edilmektedir. SEKO AODD pompaları, birçok farklı boyut ve malzemeden üretilmektedir. Yüksek düzeyde aşındırıcı asitlerden yüksek viskoziteli boyalara ve yapıştırıcılara, yiyecek ve içecek ürünlerine kadar hemen hemen her tür sıvı transfer edilebilir.
SEKO Duotek AF0060 Avantajları Nelerdir?
• Duotek’in tek parçalı manifoldu, geleneksel çok parçalı manifold ünitelerinin aksine, sıfır sızıntı riski ile yüksek performans sağlayacak şekilde tasarlanmıştır.
• Dengesiz bir kılavuz pistonu, durma riskini ortadan kaldırmak ve verimliliği artırmak için ana güç makarasının konumunu hassas bir şekilde kontrol eder.
• Otomatik yağlamalı asetal malzemeden çift yönlü valf ve burç, uzun bir kullanım ömrü sağlar.
• Uzun ömürlü diyafram yapısı, sürekli performans ve daha uzun çalışma ömrü sağlar.
• Dağıtım kanallarını genişletmek, buzlanmayı azaltmak ve düşük ses seviyesi sağlamak için çift susturuculu özel egzoz odası mevcuttur. Ayrıca doğru çalışma için gerekli olan hava miktarı son derece düşüktür.
• Hızlı muayene için pnömatik eşanjöre dışarıdan kolayca erişilebilir. Maksimum kuru emiş yüksekliğini arttırmak için büyük boy valfler mevcuttur.
• Özel kelepçeli tasarım aşınmayı en aza indirmek ve diyaframın ömrünü uzatmak için dizayn edilmiştir. Sızıntıyı önlemek için yekpare sızdırmazlık sağlanmıştır.
• Duotek merkez bloğu, zorlu ortamlarda bile daha fazla kimyasal uyumluluk sağlamak için metal yerine PP’den yapılmıştır.
• Etkili bir sızdırmazlık için tamamen cıvatalı tasarım.
Model Code: DUOTEK AF0060 PP, DUOTEK AF0060 PPDF+CF, DUOTEK AF0060 SS316, DUOTEK AF0060 ALU
