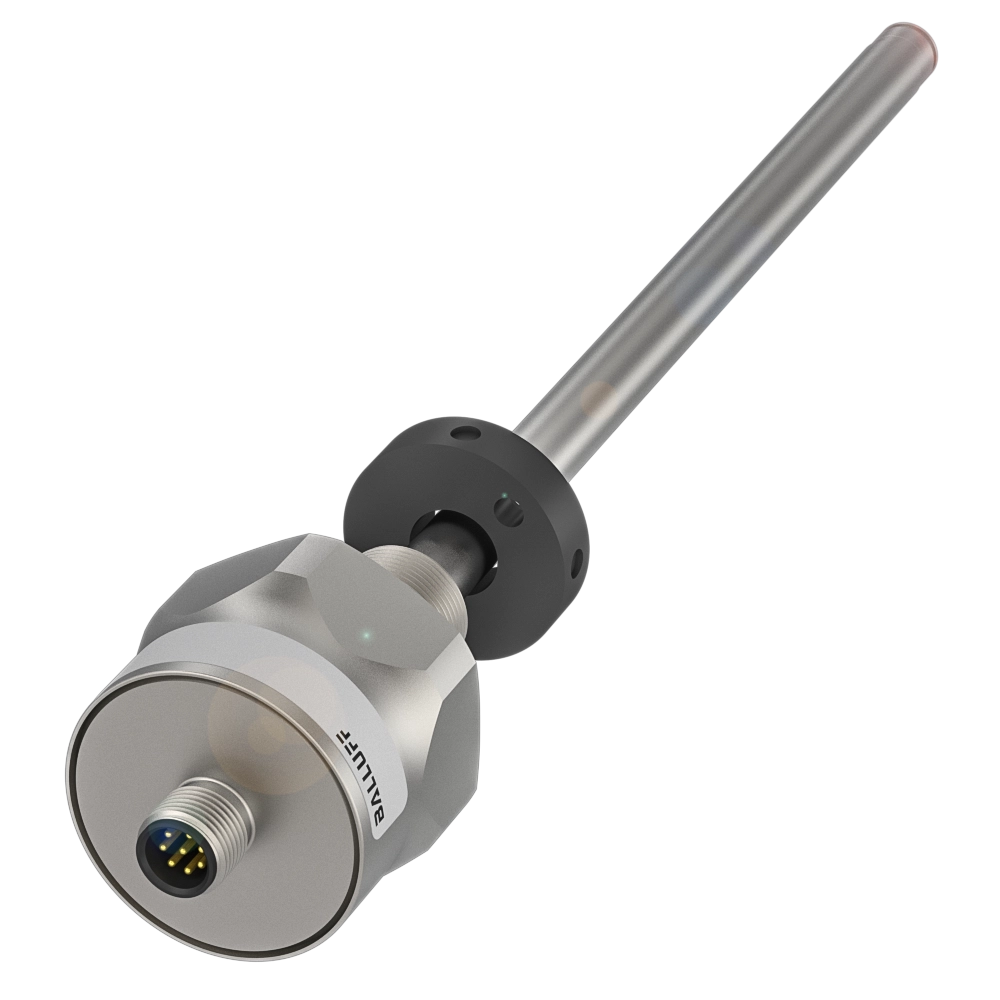

BTL B1 – Rod BN/ZN – EtherCAT
BTL manyetostriktif manyetik çubuk tasarımlı doğrusal konum sensörlerinin en önemli uygulaması hidrolik tahrik üniteleridir. Bu sensörler hidrolik silindirlerde kullanım için özellikle uygundur; uygulama örnekleri arasında konum geri bildirimi, döküm ve hadde makineleri, asansör ve kaldırma teknolojileri sayılabilir.Sensörler, kompakt boyutları sayesinde hidrolik silindirin basınç alanına tümüyle yerleştirilir ve silindirin kendisiyle aynı basınç derecesine sahiptir. Ölçüm elemanı, manyetik olmayan paslanmaz çelikten yapılmış basınç dereceli bir tüpe monte edilmiştir. Flanş, yüksek basınç alanını bir O-ring kullanarak kapatır. Dahası, elektronik ünite, çubuğun flanşı üzerinde silindirin dışındaki koruyucu bir dış gövdeye entegre edilmiştir.
Ürün Kodu: MP18411575
Teknik Özellikler
| Arayüz | EtherCAT |
|---|---|
| Ölçüm Aralığı | 25…4000 mm |
| Mekanik Tasarım | a = B: fastening M18 thread / a = Z: fastening 3/4 inch thread |
| Ortam Sıcaklığı | -40…75 °C |
| Doğrusallık Sapması | nnnn = 0025…0500: ± 200 µm / nnnn > 0500: ± 0.04% FS |
| Uygulama | Hidrolik silindir |
