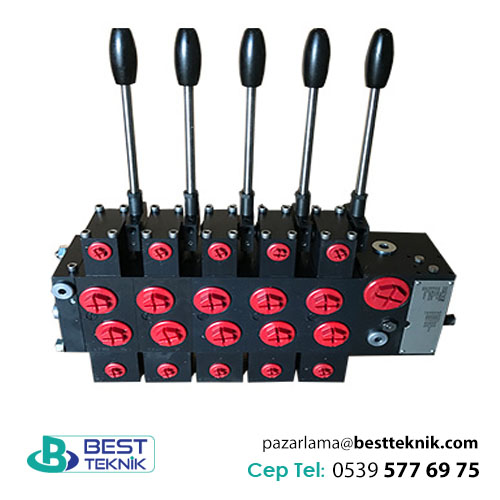

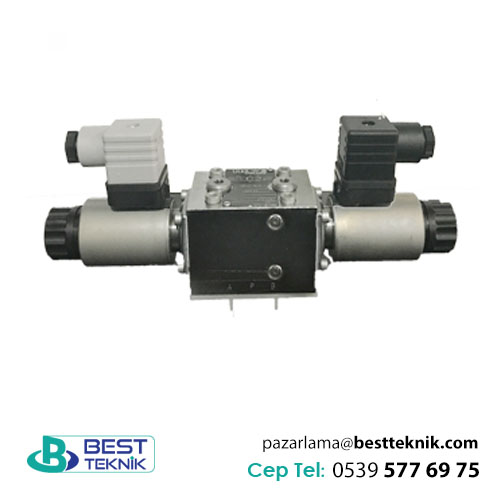

Hawe G series directional ball valve

Hawe Hawe kesme yön valfi, aktüatörleri sızıntı olmadan doğrudan kontrol edebilir ve diğer hidrolik sistemlerin kontrolü için pilot valf olarak kullanılabilir (pilot kontrol). Hawe kesme yönlü valf, yaylı bir bilyeli kesme yapısıdır ve açı kolu ve itme çubuğu, yay basıncının ve sıvı basıncının tersine çevrilmesi için üstesinden gelir. Yağ girişine takılan filtre süzgeci, daha büyük kirliliklerin girmesini önleyebilir.

Tek plakalı direksiyon valfinin teknik parametreleri:

isim 2 / 2-, 3 / 2-, 3/3, 4 / 3- ve 4/2-yönlü valf
yapı tipi  Küresel Küresel Vana
Kurulum yöntemi  Plaka tüpü
Yükleme konumu  Herhangi biri; manipüle edilen kısım dikey olarak yukarı doğrudur
Dolaşım yönü Okun yönü P portu (pompa kaynağı), R portu (yağ dönüşü), A ve B portları (çalıştıran parçalar) valf tasarımına göre belirlenir ve keyfi olarak değiştirilemez
Kapsam Negatif kapsam, O konumundan bir konuma veya tersine geçerken, bir işlevden diğerine geçişin kademeli olarak devam ettiği ve 3/2 ters vananın akış geçitlerinin hepsinin bağlı olduğu anlamına gelir.
İş baskısı Tüm bağlantılar çalışma basıncına dayanabilir, ancak bölüm 3.1, yani A (B)> R işlev şemasındaki ok yönünde bir basınç düşüşü olmalıdır. 4/3 yön valfinin R □’si yalnızca yağ dönüş portudur. Elektromıknatısla çalışan anahtarlama basıncı
Statik aşırı yük basıncı  Sıfır konumunda, P □ yatak basıncı, çalışma basıncının 2 katıdır
akış  Çift etkili silindirler (diferansiyel basınç silindirleri) alan oranına dikkat etmelidir, yani geri dönüş yağ akışı giriş akışından daha büyük olabilir.
orta   DIN51519 standardı jS〇VG10 ila 68’e göre, viskozite aralığı yaklaşık 4, yaklaşık 800 mm2 / s’dir ve çalışma viskozitesi yaklaşık 10 ila 200 mm2 / s’dir.Ayrıca sentetik ortam HEPG (polialkil glikol) ve HEES (sentetik gres). + 70 ℃’ye kadar
sıcaklık Ortam sıcaklığı: yaklaşık -40 … + 80 ° C,
yağ sıcaklığı: -25 … + 80 ° C, viskozite aralığına dikkat edin! Çalışma sırasında sabit sıcaklık en az 20K’dan yüksekse, başlangıç ​​sıcaklığının -40 ° C’ye çıkmasına izin verilir (başlangıç ​​viskozitesine dikkat edin). Sentetik medya, üreticinin dikkatine

Tek direksiyon valfi mükemmel sızdırmazlık performansına sahiptir ve dahili sızıntı yoktur. Yüksek basınç altında çalışırken bile, makara sıkışmaz ve işlem çok güvenilirdir. Kol ve çalıştırma kuvveti arasındaki mükemmel oran nedeniyle, vana darbe olmadan sorunsuz bir şekilde değişir.

Olumsuz etkilerden kaçınmak için, ters çevirme valflerinin çoğu bir kartuş çek valf ile birleştirilebilir ve yağ girişine bir geri basınç valfi veya bir kartuş gaz kelebeği valfi monte edilebilir. Boruya bağlı tek vananın alt plakasına, bir baypas çek valfi ve bir köprü döngü çek valfi entegre edilebilir.

  • Açıklama
  • İnceleme (0)
  • Genel Bilgi

Açıklama

Hawe Hawe shut-off directional valve can directly control actuators without leakage and can be used as a pilot valve to control other hydraulic systems (pilot control). Hawe shear way valve is a spring-loaded ball shear structure, and the angle arm and push rod overcome for reversal of spring pressure and fluid pressure. The filter strainer installed in the oil inlet can prevent larger impurities from entering.
