Çalışma Prensibi

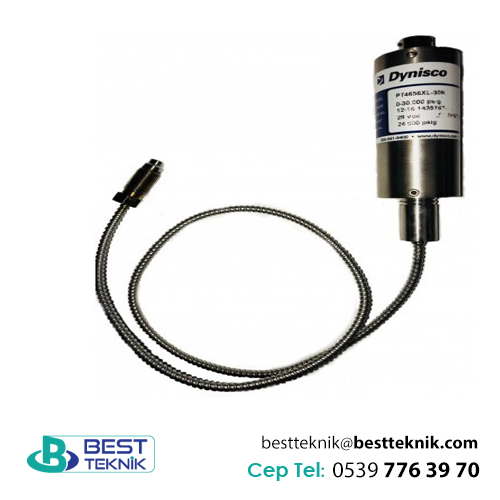

Dynisco EchoTM Eriyik Basınç Sensörleri, 752 ° F’ye (400 ° C) kadar erimiş polimerlerin basınç ölçümlerini yapmak için kullanılır. Bu modeller, 350 Ohm, bağlı folyo gerinim ölçer Wheatstone Köprüsü içerir. Bu kanıtlanmış teknoloji, 0? 3,33 mV / V, & 4? 20mA, 05? VDC ve 0? 10 VDC, erime basıncına orantılı (belirtilen hata aralığı dahilinde) çıkış sağlar. Çoğu model, tam ölçeğin% 80’ini simüle etmek için kullanılan dahili bir şönt kalibrasyonu (\ “Rcal \”) işlevi içerir. Bu, ilgili enstrümantasyonu ölçeklendirirken hantal kalibre edilmiş basınç kaynağı ihtiyacını ortadan kaldırır.
Kurulum
Kuruluma hazır olana kadar koruyucu kapağı çıkarmayın. İlk kurulumdan önce, Şekil 1’e göre montaj deliğinin doğru şekilde işlendiğini doğrulayın. Gösterge Tapası, P / N 200908, bu amaç için mevcuttur. Kurulumdan önce montaj deliğinde malzeme bulunmadığından emin olun. Dynisco Cleaning Tool Kit, P / N 200100 kullanılmalıdır. Kaymayı önlemek için, dönüştürücü dişlerini yüksek sıcaklıkta tutukluk önleyici malzeme ile hafifçe kaplayın. Düzgün işlenmiş ve bakımı yapılmış bir montaj kuyusunda yeterli sızdırmazlık 100 inç? Lb ile elde edilir. montaj torku. Önerilen maksimum tork 500 inç-lb’dir. Elektronik muhafazası, ortam sıcaklığının 85 ° C’yi (185 ° F) aşmayacağı bir alanda, isteğe bağlı montaj braketi (P / N 200941) ile sabitlenmelidir. (Montaj braketi EchoTM modelleriyle birlikte verilmez.)
Kablolama
Blendajlı kablo kullanın. Kablo blendajını yalnızca bir uçtan toprağa bağlayın. NOT: DYNISCO kablo tertibatları blendajlı-transdüktör eşleşme konektörüyle yapılmıştır, bu nedenle alete blendaj takmayın. Çıkış Besleme Gerilimi mV / V 10 Vdc (12 Vdc maks.) MA 14? 36 Vdc Vdc 16? 36 Vdc
Başlatmak
Sistemi basınçsız çalışma sıcaklığına getirin. FormA üniteleri, ayar erişim vidasını sökün ve Sıfır Çıkış potansiyometresini ayarlayın. MV / V üniteleri için sıfır ayarı, aşağı akış göstergesi ile yapılmalıdır. Ekstrüder sürücüsü başlatılmadan önce dönüştürücünün ucundaki herhangi bir malzemenin erimesini sağlamak için yeterli “ıslatma süresi” olduğundan emin olun.
Kaldırma
Dönüştürücü yalnızca polimer sıcak ve sıvı olduğunda çıkarılmalıdır. Ucu hemen yumuşak bir bezle silin. Ekstrüder kovanını temizlemek için aşındırıcı bir malzeme veya tel fırça kullanmadan önce eriyik basınç dönüştürücüsü çıkarılmalıdır. Dynisco Mounting Well Cleaning Tool Kit, P / N 200100 ile dönüştürücüyü yeniden kurmaya çalışmadan önce montajı iyice temizleyin.
Termokupl
Sert gövdeli termokupllar (Tip J veya K) isteğe bağlı olarak mevcuttur. J Tipi (demir – konstantan) ve K Tipi, dönüştürücünün ucundaki düz diyaframın hemen arkasında bulunan bir T / C bağlantısıdır. Eriyik akışının en doğru sıcaklık ölçümü için, Dynisco TB422 sabit derinlik serisi veya (G) RMT ayarlanabilir modeller gibi ayrı bir daldırma tipi termokupl kullanın. Termokupl tertibatı, altıgen tertibatın yan tarafındaki ayar vidasını gevşeterek ve T / C probunu bükmeden dikkatlice düz dışarı çekerek çıkarılabilir. Yedek tertibatlar mevcuttur. Termokupl sonda tertibatını takarken, yuvayı basınçlı kılcal boru ile hizalayın ve sonda omuzlarının üst kısmı burna yaslanana kadar burun içine bastırın. Ayar vidası ile yerine kilitleyin.
· 2 year warranty and 60 years of Dynisco industry experience
· Accuracy better than ±0.5%
· TiAlN diaphragm coating is standard
· mV/V, 0-10VDC, or mA outputs available
· Integral temperature sensor option
· Available in configurations that fit most extruder applications
· 1.5M, 3M, 5M, 7.5M & 10M psi pressure range capability
· Alternative fill model available
